Jak stmívat svítidla Zigbee 3.0
MANUÁL STMÍVÁNÍ ZIGBEE
Svítidlo je vybaveno vnitřním ZIGBEE stmívatelným předřadníkem/konvertorem s funkcí stmívání (s možností měnit teplotu chromatičnosti CCT pouze pro modely ZBTW) pomocí rádiového ZIGBEE vysílače. Svítidla lze párovat i se smart home Hubem / Routrem AMAZON ALEXA, PHILIPS HUE, HOMEY podporujících protokol ZIGBEE 3.0
LED2 xxxxxxx ZB svítilnu lze pomocí ZIGBEE vysílače (prodává se samostatně) stmívat, uložit a vyvolat scénu. Potřebná je 2-3 žilová instalace s trvalým napájením svítidla.
LED2 xxxxxxx ZBTW svítilnu lze pomocí ZIGBEE vysílače (prodává se samostatně) stmívat, nastavovat teplotu chromatičnosti , uložit a vyvolat scénu. Potřebná je 2-3 žilová instalace s trvalým napájením svítidla.
Upozornění ! Vysílače jsou obvykle párovány na tlačítko 1. Chcete-li používat jiné tlačítko nebo chcete ovládat samostatně více svítidel (max. 4) uveďte to v objednávce, případně použijte návod na reset a párování. Čas stmívání mezi min. a Max. se může mezi modely lišit a nelze zaručit stejnou dobu stmívání. V případě že chcete použít více vysílačů (max. 16ks) pro jednu svítilnu je nutné použít vysílače řady SR-ZGP. V případě že použijete Hub/Router je třeba použít vysílače které podporuje Hub/Router (Informujte se u svého dodavatele). Pro vypnutí a zapnutí svítidla používejte výlučně vysílač! Odpojováním napájení nástěnným vypínačem hrozí, že smažete paměť přijímače a svítidlo bude nutné opět spárovat s vysílačem. V případě že svítidlo přestalo reagovat na vysílač - zkontrolujte napájení svítidla a baterii vysílače. Svítilnu se může po vypnutí a zapnutí napájení smazat nastavená hodnota svícení

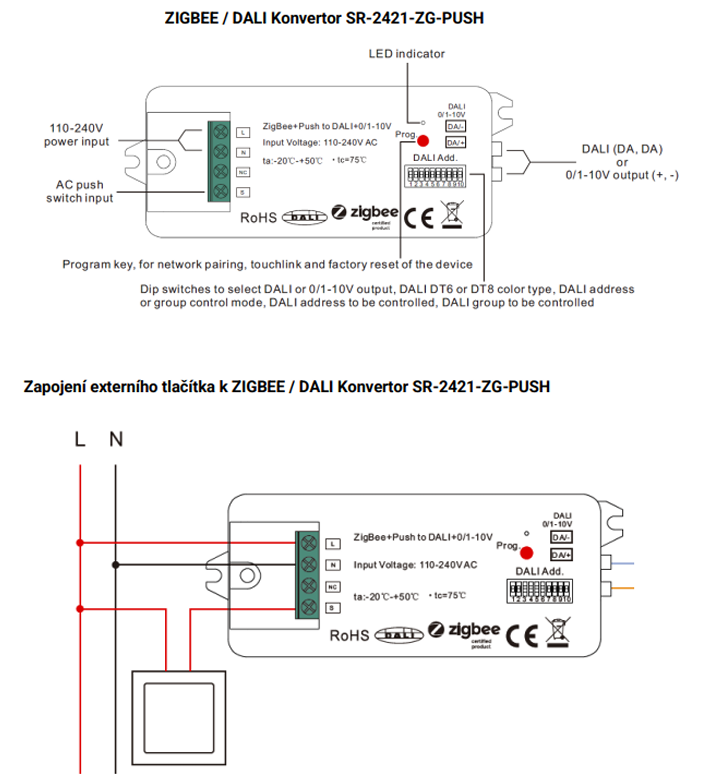

Návod na reset a párovací režim svítidla s konvertorem SR2421-ZG-PUSH:
Vymazání paměti přijímače / konvertoru: Tento krok proveďte pouze v případě že chcete smazat spárované vysílače. Při zapnutém napájení 5x krátce stiskněte tlačítko PROG na konvertoru případně 5x vypněte a zapněte napájení svítidla, následně svítidlo blikne 3x a konvertor na 180 s. přejde do párovacího režimu.
Párovací režim TouchLink: Při zapnutém napájení 4x krátce stiskněte tlačítko PROG na konvertoru případně 4x vypněte a zapněte napájení svítidla, následně svítidlo blikne 3x a svítidlo/konvertor na 180 s.
Přejde do párovacího režimu. Následně spusťte párovací režim na vysílači (viz TouchLink párování nebo rychlý start v návodu k vysílači) a vysílač přiložte 10cm od svítidla/konvertoru.
Úspěšné spárování bude potvrzeno blikáním svítilny.
Ke konvertoru lze připojit tlačítko 1/0. ( viz schéma zapojení externího tlačítka)
Pomocí tlačítka lze svítilnu stmívat. Měnit teplotu barvy lze pouze přes dálkové ovládání.
Upozornění! Před spuštěním párovacího režimu na vysílači doporučujeme provést vymazání paměti konvertoru.

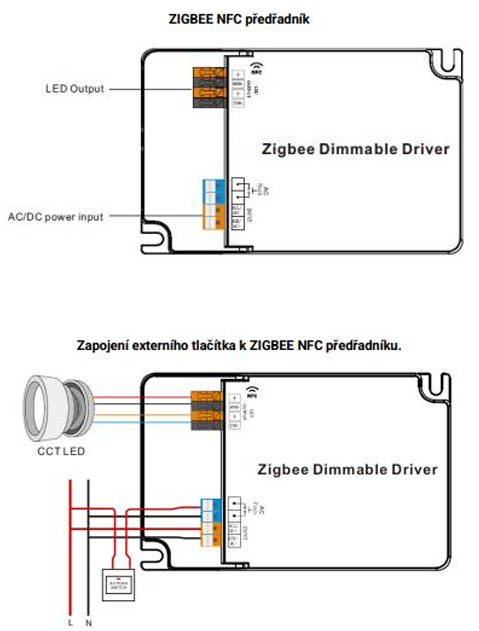

Návod na reset a párovací režim svítidla se ZIGBEE NFC předřadníkem:
Vymazání paměti přijímače / předřadníku : Tento krok proveďte pouze v případě že chcete smazat spárované vysílače. 5x vypněte a zapněte napájení svítidla, následně svítidlo blikne 3x a přijímač na 180 s. přejde do párovacího režimu.
Párovací režim TouchLink : 4x vypněte a zapněte napájení svítidla, následně svítidlo blikne 3x a předřadník na 180 s. Přejde do párovacího režimu. Následně spusťte párovací režim na vysílači (viz TouchLink párování nebo rychlý start v návodu k vysílači) a vysílač přiložte 10cm od svítidla/předřadníku. Úspěšné spárování bude potvrzeno blikáním svítilny.

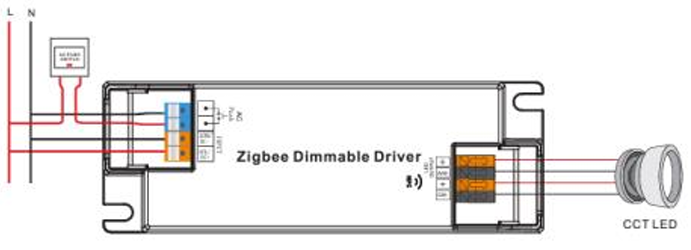

K předřadníku lze připojit tlačítko 1/0. ( viz schéma zapojení externího tlačítka) Pomocí tlačítka lze svítidlo stmívat. Měnit teplotu barvy lze pouze přes dálkové ovládání.
Upozornění! Před spuštěním párovacího režimu na vysílači doporučujeme provést vymazání paměti předřadníku.
